系統特色
電子墨水屏，D類功放等全部模塊均為超低功耗，可實現系統級法拉電容供電
與TI MSP430F5529 LaunchPad配套使用，得到德州儀器（TI）大學計劃支持

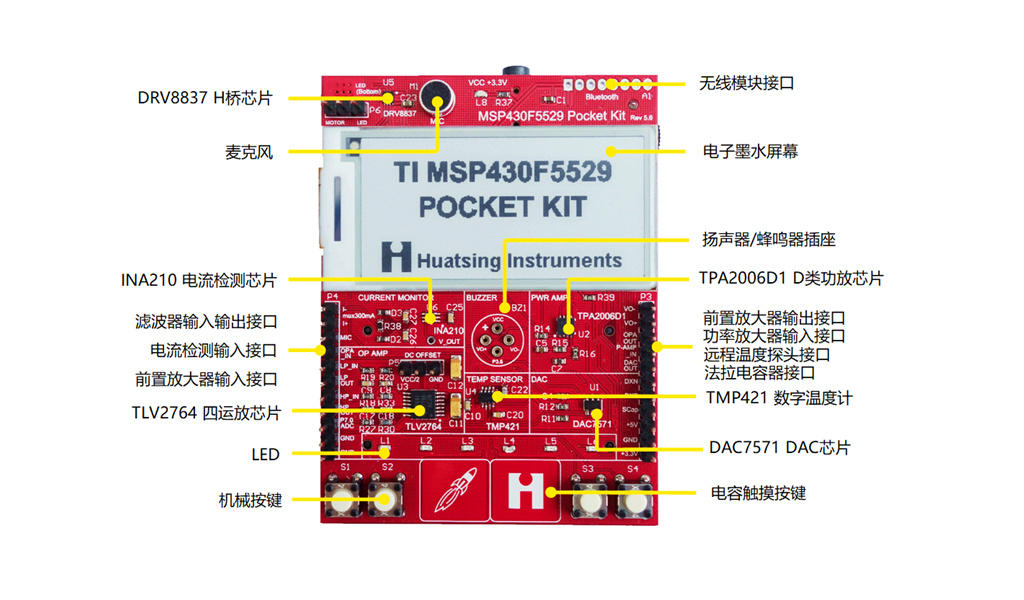

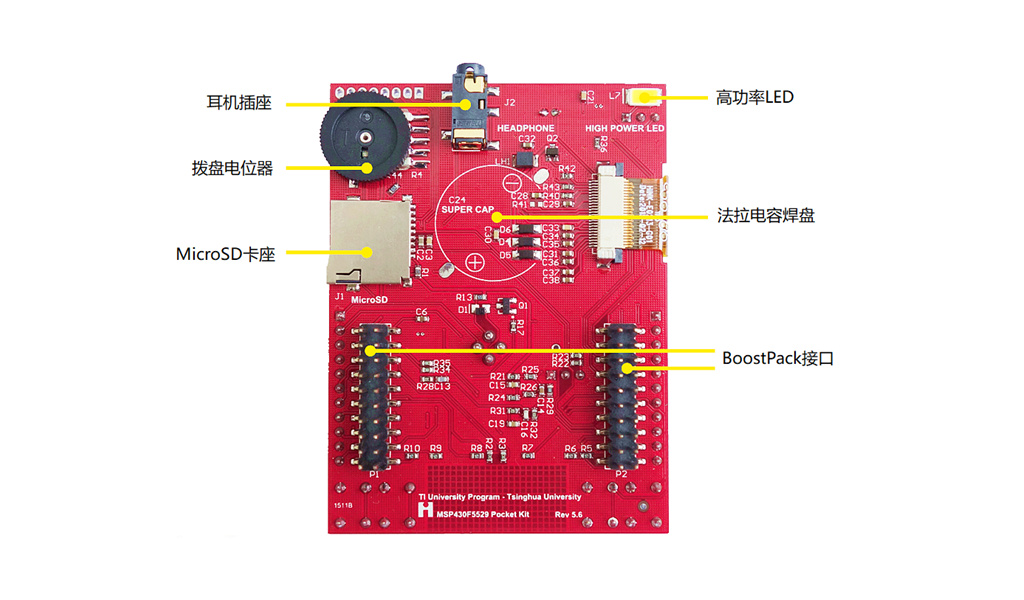

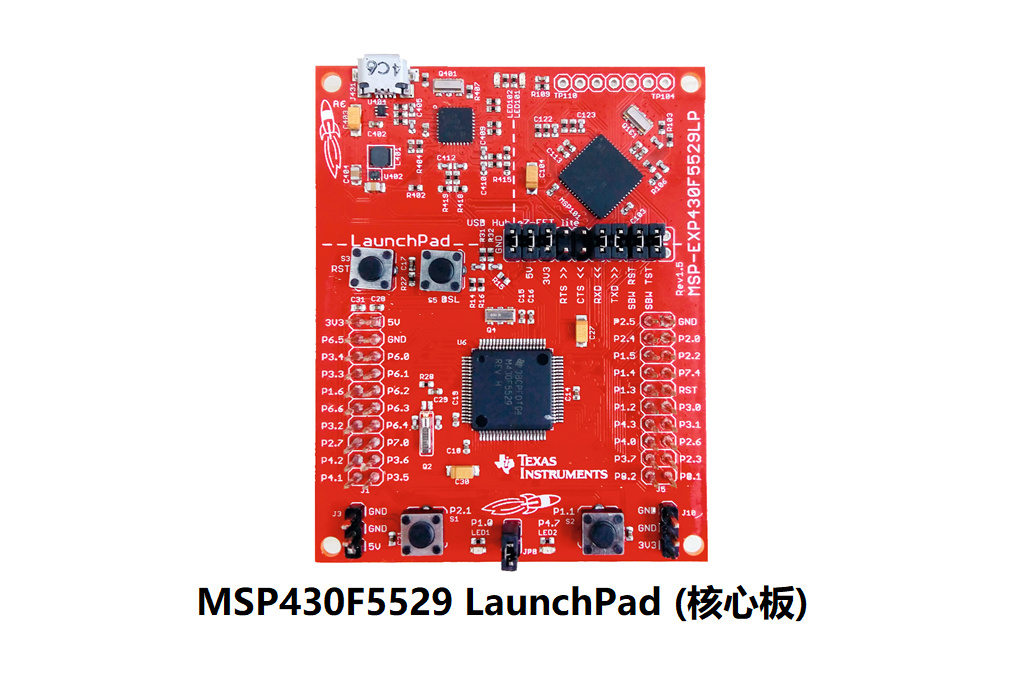

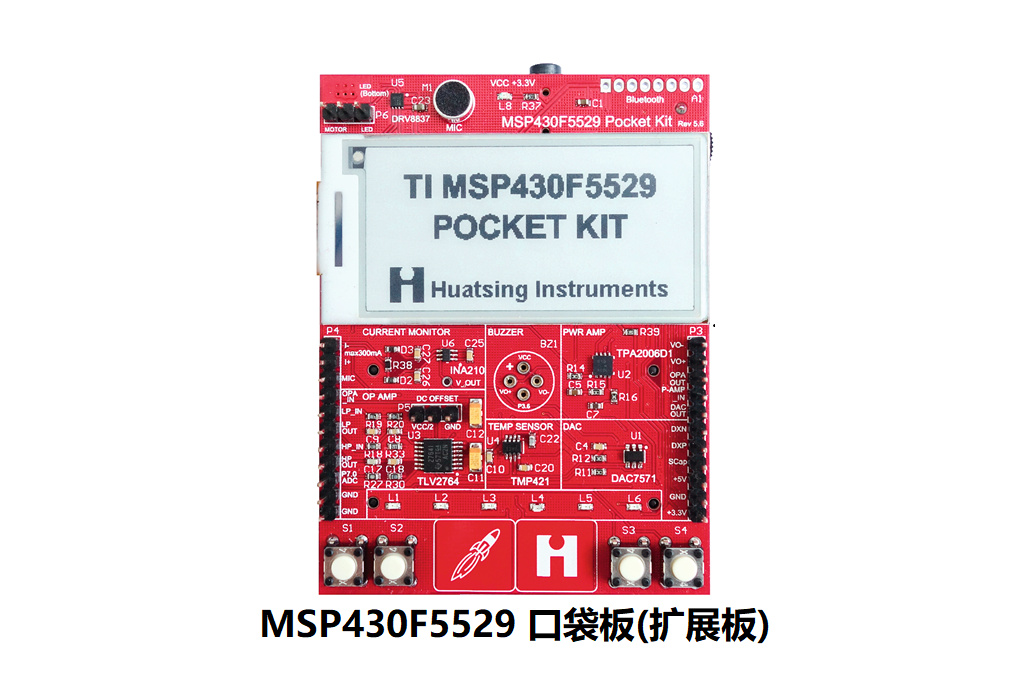

MSP430F5529口袋板套件由核心板與擴展板兩部分組成。核心板為TI MSP430F5529 LaunchPad，擴展板集成了電子墨水屏、電流檢測芯片、低壓H橋驅動器、四路集成運放、D類功率放大器、串行DAC、雙溫區數字溫度傳感器等眾多新型模塊及器件。MSP430F5529 口袋板套件可以作為MSP430單片機、微機接口等課程實驗平臺使用，也可以作為各級電賽及科技創新平臺使用。
MSP430F5529口袋板模擬器件實驗項目 | |||
模 塊 | MCU資源 | 實驗項目 | 知識點 |
電流檢測模塊 TI INA210 | ADC | l 電流計/功率計 l 高亮LED閉環控制 l 板上模塊功耗測試 | l 電流檢測 l ADC原理 |
運算放大器 TI TLV2764 | PWM | l 低通/高通濾波器 l 音調調節 l 信號前置放大 l SPWM波形合成 | l 模擬濾波器設計 l 運放應用 l 前置放大器 l SPWM應用 l PWM |
DAC模塊 TI DAC7571 | I2C總線 | l 信號發生器 l 音頻播放 | l DAC l I2C |
D類功率放大器 TI TPA2006D1 | l 音樂播放實驗 l 信號功率放大 l BTL輸出實驗 l 功耗測定實驗 | l 功率放大器分類 l D類功放特性 l BTL輸出特性分析 | |
數字溫度傳感器 TI TMP421 | I2C總線 | l 本地/遠程溫度檢測 l 低功耗溫度計設計 | l 溫度檢測 l 遠程溫度校準 |
H橋驅動器 TI DRV8837 | PWM | l 高功率LED閉環控制 l 電機驅動 | l H橋原理與應用 l PWM |
MSP430F5529口袋板上人機交互模塊實驗項目 | |||
模塊 | 相關資源 | 實驗項目 | 教學點 |
LED 機械按鍵 | l GPIO l 中斷 l 電源管理 l 定時器 | l GPIO控制 l 中斷控制 l 低功耗工作模式 l 定時器（WDT、RTC） | l GPIO l 中斷控制 l 低功耗工作模式 l 定時器操作 |
觸摸按鍵 | l 電壓比較器 | l 觸摸按鍵實驗 | l 電壓比較器應用 |
SD卡座 eINK屏幕 | l SPI總線 | l SD卡讀寫實驗 l 數據存儲/音樂播放 l eINK屏文字、圖形顯示 | l SPI總線應用 l 人機交互模塊應用 l 文件讀寫操作 |
麥克風 蜂鳴器 耳機插座 | l ADC l DAC l TLV2764 l TPA2006D1 | l 聲音采集 l 小信號放大 l 音調調整 l 音頻播放 | l 前置放大/功率放大 l 濾波器設計 l ADC/ DAC |
撥盤電位器 | l AD轉換器 | l 電壓采集轉換實驗 | l AD轉換原理與應用 |
無線模塊接口 | l I2C | l 藍牙模塊應用 | l 物聯網應用 |
兩側插針 | l 將板子上模擬芯片輸入輸出接口全部開放出來 | ||
